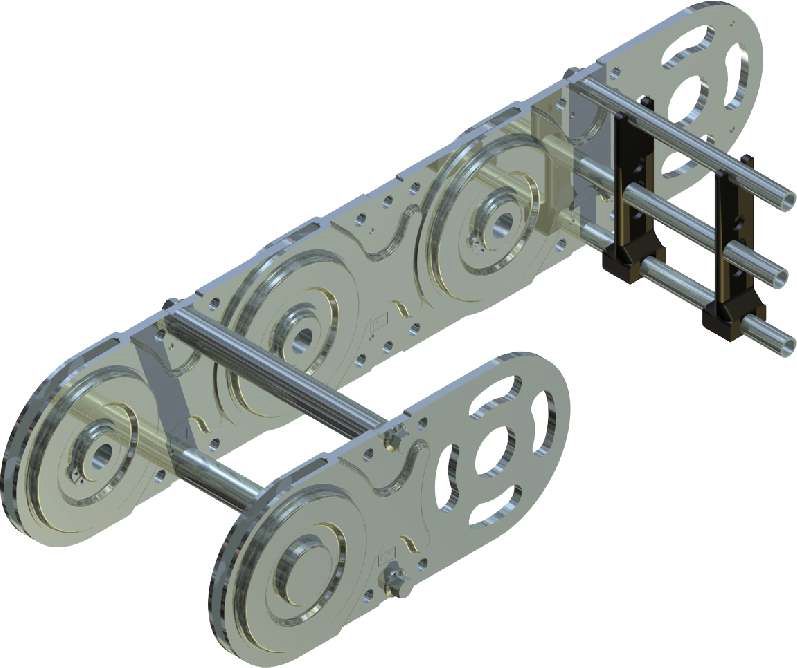

SLR 220/100

Kabelkedjan av typen SLP har rörstag. Denna modell har tvärstag på varannan länk.

Kedjan har ytterhöjden 50mm, och böjradie 100mm

Nedan listas olika varianter med avsseende på staglängd (000/000 x 0000/000)

Kedjans längd i mm (000/000 x 0000/000)

Längd [mm]
Bredd [mm]
Höjd [mm]
Böjradie [mm]
Egenskaper
Material
Aluminium
Rensa filter
Art.nr.
Benämning
Ytterbredd
Längd
Art.nr. 32220110001

SLR 220/100x1950/80-N/N, 1Pz/Steg Kabelkedja

Ytterbredd B: 96 mm Längd L: 1950 mm
Art.nr. 32220111001

SLR 220/100x1950/190-N/N, 2Pz/steg Kabelkedja

Ytterbredd B: 206 mm Längd L: 1950 mm
Böjradie [mm]
100
Invändig höjd [mm]
31
Invändig bredd [mm]
68, 178
Utvändig höjd [mm]
50
Utvändig bredd [mm]
96, 206
Delning
75
Tvärstag
80, 190 mm
Fackindelningar
1 eller 2 Pz/steg
Specialversioner
Går att få i rostfritt stål (-40°C till 600°C) och härdar utförande
Ändfästen
Separat ändfäste
Max fribärande längd [m]
5
Max last [kg/m]
ca 15
Temperaturområde [°C]
-20°C till 600°C
Material
Stål
Öppningsbar
Ja, både inre och yttre radie
Täcklock
Går att få med täcklock
Glidklackar
Går att få med glidklackar
Vikt [kg/m]
4,3 kg/m (vid staglängs 100mm)
Typ
SLR 220
Modell
Med rör- och/eller rullstag, och ev fackindelningar PZ. Tvärstag i varannan kedjelänk
Längd [mm]
1950
Fabrikat
EKD
