SL

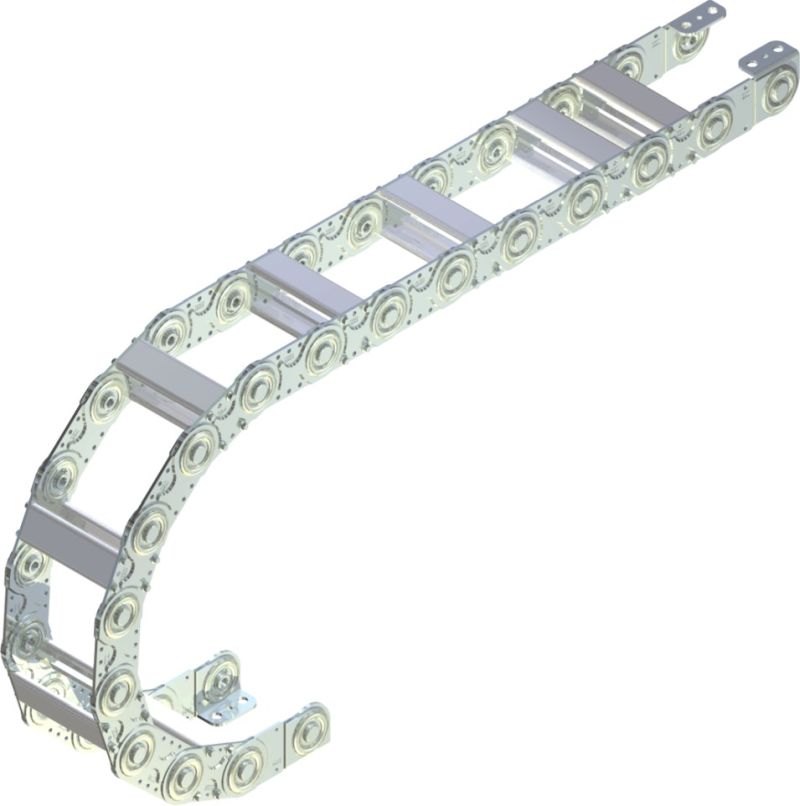

Stålkedja av typen SLA, SLE, SLS, SLP
En kedja lämpad för långa fribärande längder, stor kabelvikt och grova slangar.
SL-serien kännetecknas av de stadiga aluminiumprofilerna, som kan anpassas steglöst efter behov. Stagen finns i längder upp till 1200 mm. Genom de olika insatserna kan alla behov invändigt i kedjan tillgodoses och ger kablarna bästa tänkbara skydd även vid mycket kraftiga accelerationer och snabba åkrörelser.
Kedjan används t ex på traverser i stålverk, valsverk, på träbearbetningsmaskiner, transportörer och andra tyngre maskiner. Böjningsradier 60 till 500 mm. Fribärande upp till 10 m. Länkhöjder från 35 till 150 mm med valfria kedjebredder.
Se en presentation av SL-kedjan här.
Snabbfakta
- Böjradie [mm]
- 60 - 300
- Bredd* [mm]
- 50 - 1000
- Höjd* [mm]
- 19 - 118
- Max fribärande längd [m]
- 10
- Temp [°C]
- -40 till +600
- *Invändig
Ladda ner
Modeller
| Typ | Anmärkning | |
|---|---|---|
| SLE | Med insatsprofil eller hålinlägg i plast | |
| SLA | Med T-profil alternativt insatsprofil i aluminium som fräses enligt individuella hålmönster och ritning | |
| SLS | Med gummiprofiler, som positionerar kablarna i böjcentrum av kedjan | |
| SLP | Med fackindelningar PZ av plast och även horisontella avdelare | |
| SLR | Med rör- eller rullstag |
| Modell | Storlekar | Anmärkning |
|---|---|---|
| Standard | SLE 120, 220, 320, 520, 620 | Ett stag i varannan länk |
| Ökad stabilitet | SLE 121, 221, 321, 521, 621 | Har stag i varje länk. Ökad sidostabilitet, förbättrar styrningen |
| Täckt konstruktion | SLE 225, 325, 525, 625 | Bästa tänkbara skydd av kablarna |
| Med glidklackar | SLE 228, 328, 528, 628 | Glidklackar monteras på kedjans invändiga radie. Passar för långa åkrörelser |
