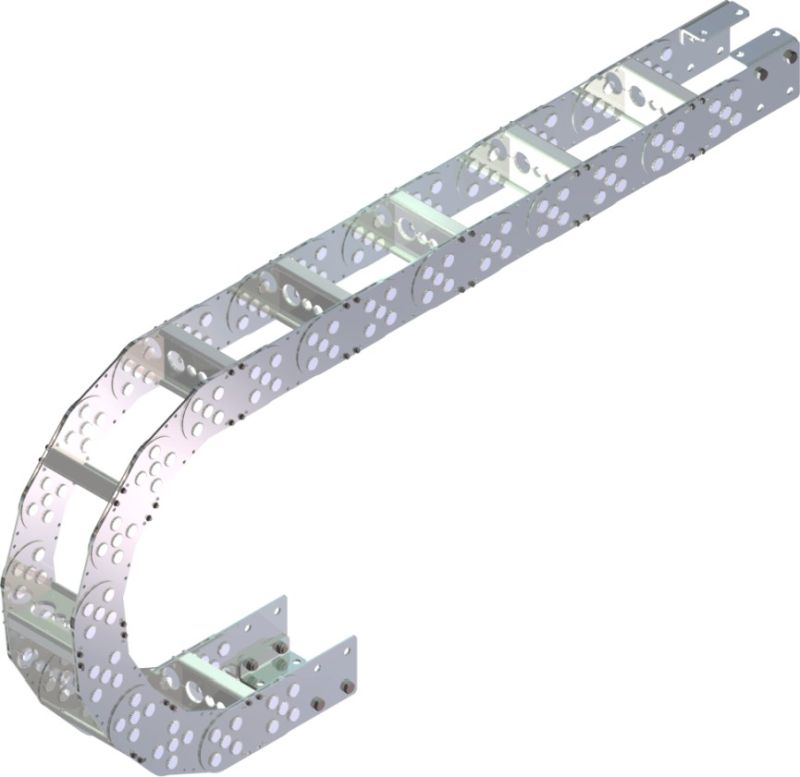

Stora stålkedjor av typen GKA, GKP, GKR
En kraftig kedja för stora kabelvikter och grova slangar
Denna stabila stålkedja används t ex i valsverk, offshore, på stora verktygsmaskiner och ljusbågsugnar m.m. Kedjan kan levereras i rostfritt eller syrafast stål. Även specialkonstruktioner kan erbjudas.
Kabelkedjan finns i olika typer (GKA, GKP, GKR) baserat på vilken typ av stag som används.
Se en kort presentation av GK-kedjan här.
Snabbfakta
- Böjradie [mm]
- Från 200
- Bredd* [mm]
- 100 - 1500
- Höjd* [mm]
- 118 - 468
- Max fribärande längd [m]
- 20
- Temp [°C]
- -40 till +600
- *Invändig
Ladda ner
Modeller och dimensioner
| Typ | Anmärkning |
|---|---|
| GKA | Med aluminiumprofil. Stagen tillverkas enligt kundens specifikation |
| GKP | Plastavdelare. PZ endast för GKP110, andra AZ Alu-devider |
| GKR | Med rörstag. I rostfrittstål. Passar Off-shore applikationer |
| GKA, GKP, GKR | radie | pitch | a | c | o | p | vikt för staglängd 500 [kg/m] |
|---|---|---|---|---|---|---|---|
| 110 | as specified (>200) | 175 | 118 | 150 | 230 | 110 | 25 |
| 160 | as specified (>250) | 225 | 168 | 200 | 300 | 160 | 30 |
| 210 | as specified (>300) | 275 | 218 | 250 | 370 | 210 | 40 |
| 260 | as specified (>400) | 325 | 268 | 300 | 430 | 260 | 45 |
| 310 | as specified (>450) | 375 | 318 | 350 | 500 | 310 | 55 |
| 360 | as specified (>550) | 425 | 368 | 400 | 560 | 360 | 65 |
| 410 | as specified (>600) | 475 | 418 | 450 | 620 | 410 | 75 |
| 460 | as specified (>700) | 525 | 468 | 500 | 680 | 460 | 85 |
