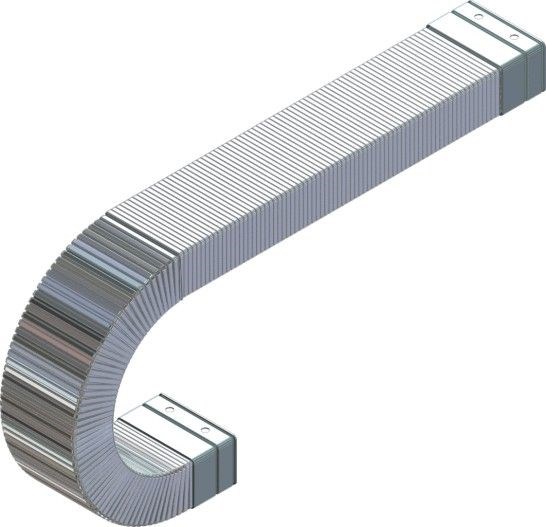

SFK 32N/150 Kabelkedja

Kabelkedjan av typen SFK, består av ett rektangulärt galvaniserat stålspiralband och ett fjäderstålband i inneradien.

Kedjan har yttermåtten (hxb) 60x115 mm, och böjradie 150mm

Nedan listas olika varianter med avsseende på längd (000/000 x 0000/000) och anslutningstyp  (000/000 x 0000/000)

Art.nr.
Benämning
Dim. (BxH)
Längd
Art.nr. 35321150151

SFK 32N/150x1500-Sch-1 Kabelkedja

Dim. (BxH) 115x60 mm Längd 1500 mm
Art.nr.
Benämning
Dim. (BxH)
Längd
Art.nr. 35321150240

SFK 32N/150x2400-N/N Kabelkedja

Dim. (BxH) 115x60 mm Längd 2400 mm
Art.nr.
Benämning
Dim. (BxH)
Längd
Art.nr. 35321150450

SFK 32N/150x4500-SCH-1 Kabelkedja

Dim. (BxH) 115x60 mm Längd 4500 mm
Art.nr.
Benämning
Dim. (BxH)
Längd
Art.nr. 35321150550

SFK 32N/150x5500-N/N Kabelkedja

Dim. (BxH) 115x60 mm Längd 5500 mm
Böjradie [mm]
150
Invändig höjd [mm]
54
Invändig bredd [mm]
109
Utvändig höjd [mm]
60
Utvändig bredd [mm]
115
Tvärstag
Nej
Fackindelningar
Nej
Ändfästen
Typ N/N
Max fribärande längd [m]
2 m
Max last [kg/m]
ca 5
Temperaturområde [°C]
-40°C till +800°C
Material
Galvaniserat stål
Öppningsbar
Nej
Vikt [kg/m]
4,8 kg/m
Typ
SFK 32N
Modell
Med fyra monteringshål
Längd [mm]
5500mm; 2400mm; 1500mm
Fabrikat
EKD
