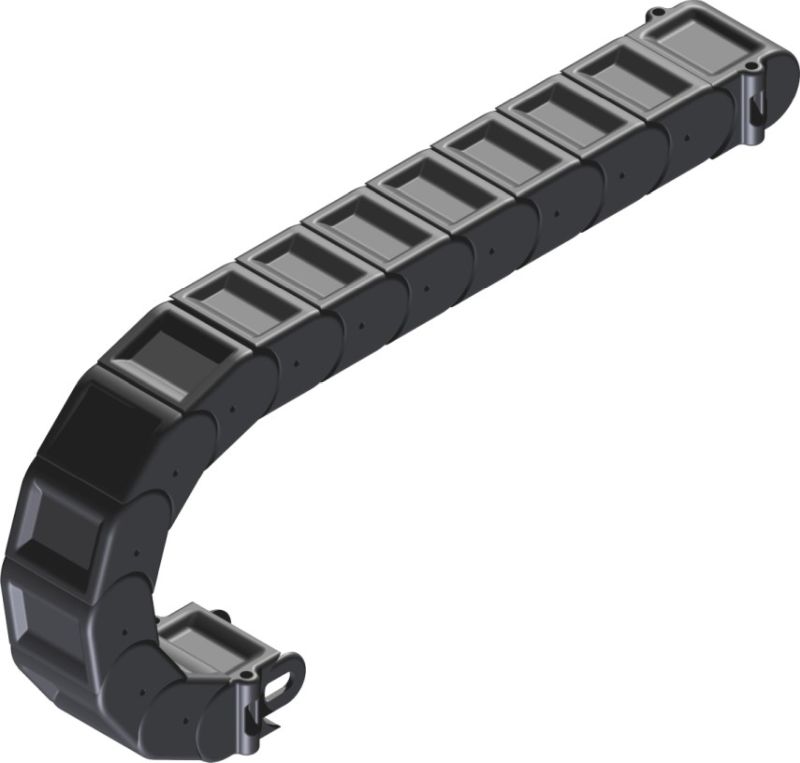

PFR
Plastlänkrör
Kedja lämpad för kortare åkrörelser med hög hastighet och frekvens
Det heltäckta röret ger ett tilltalande utseende och skyddar kablarna. Den kan enkelt kortas eller förlängas. Beställes därför fördelaktigast i rullar om 10 m. I metalliserat utförande skyddar den även mot varma spån, svetsloppor och gnistor. Används t ex på bearbetningsmaskiner, förpackningsrobotar, svetsmaskiner samt plåtbearbetningsmaskiner mm. Böjningsradier från 75 till 300 mm. Fribärande upp till 2,5 m. Länkhöjder från 35 till 75 mm med standardbredder.
Se en kort presentation av PFR här.
Snabbfakta
- Böjradie [mm]
- 75 - 300
- Bredd* [mm]
- 23 - 103
- Höjd* [mm]
- 23 - 57
- Max fribärande längd [m]
- 2,5
- *Invändig
Ladda ner
Dimensioner
| PFR | radie | pitch | a | b | c | d | vikt [kg/m] | |
|---|---|---|---|---|---|---|---|---|
| 121 | 75 / 150 | 35 | 23 | 23 | 35 | 35 | 0,7 | |
| 122 | 75 / 150 | 35 | 23 | 38 | 35 | 50 | 1,2 | |
| 123 | 75 / 150 | 35 | 23 | 30 | 35 | 75 | 1,5 | |
| 221 | 100 / 200 | 50 | 34 | 36 | 50 | 50 | 1,6 | |
| 222 | 100 / 200 | 50 | 34 | 86 | 50 | 100 | 2,1 | |
| 223 | 100 / 200 | 50 | 34 | 66 | 50 | 150 | 2,8 | |
| 322 | 150 / 300 | 65 | 57 | 134 | 75 | 150 | 3,2 | |
| 323 | 150 / 300 | 65 | 57 | 103 | 75 | 225 | 4,6 |
