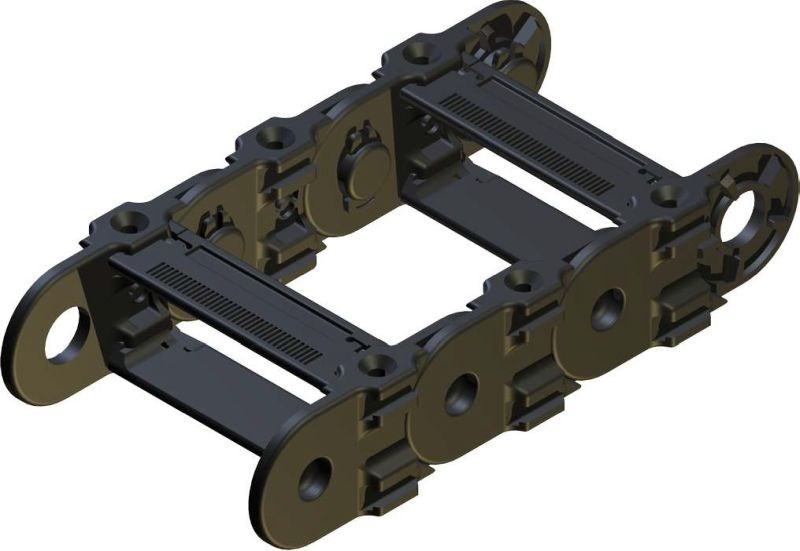

PKK 320/100 Kabelkedja

Kabelkedjan av typen PKK med T-spår på utsida av länkarna och stag på varannan länk.

Kedjan har ytterhöjden 75mm, och böjradie 100mm

Nedan listas olika varianter med avsseende på staglängd (000/000 x 0000/000)

Kedjans längd i mm (000/000 x 0000/000)

Bredd [mm]
Höjd [mm]
Böjradie [mm]
Material
Plast
Rensa filter
Art.nr.
Benämning
Ytterbredd
Övrig anm.
Art.nr. 31320100050

PKK 320/100x1000/50 Kabelkedja

Ytterbredd 86 mm Övrig anm.
Art.nr. 31320100071

PKK 320/100x1000/070 EF Kabelkedja, ej förspänd

Ytterbredd 106 mm Övrig anm. Ej förspänd
Art.nr. 31320100100

PKK 320/100x1000/100 Kabelkedja

Ytterbredd 136 mm Övrig anm.
Art.nr. 31320100120

PKK 320/100X1000/120 Kabelkedja

Ytterbredd 156 mm Övrig anm.
Böjradie [mm]
100
Invändig höjd [mm]
51
Invändig bredd [mm]
38, 58, 88, 108
Utvändig höjd [mm]
75
Utvändig bredd [mm]
86, 106, 136, 156
Delning
90
Tvärstag
50, 70, 100, 120 mm
Fackindelningar
Ja, möjligt
Specialversioner
Går att få i ETOLA (tystgående), ATEX (EX-skydd), ESD (antistatisk), V-0 (självsläckande), Allround (alla rörelser)
Ändfästen
Integrerat
Max fribärande längd [m]
<4,5m
Max last [kg/m]
5
Temperaturområde [°C]
-20°C till 100°C
Material
Plast
Öppningsbar
Ja
Vikt [kg/m]
2,5 kg/m (vid staglängs 100mm)
Typ
PKK 320
Modell
T-spår på utsidan länk, stag i varannan länk
Övriga anmärkningar
Finns som förspänd och ej förspänd
Fabrikat
EKD
