PKK 221/75 Kabelkedja

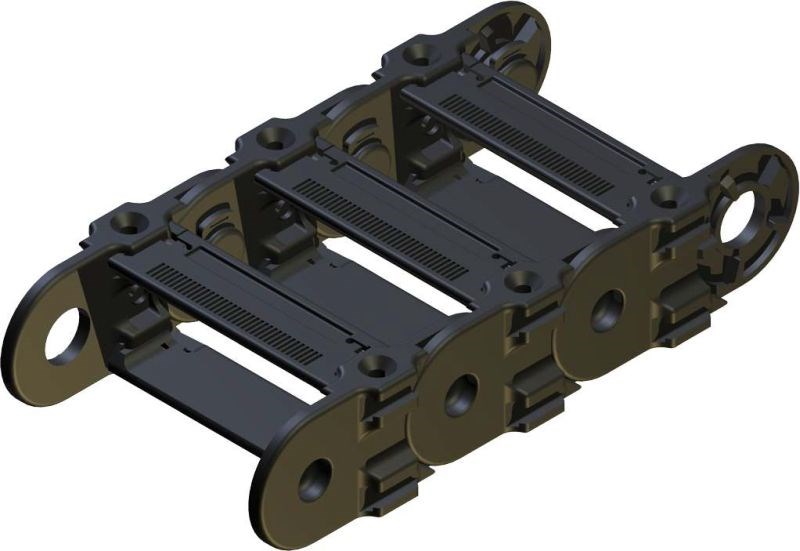

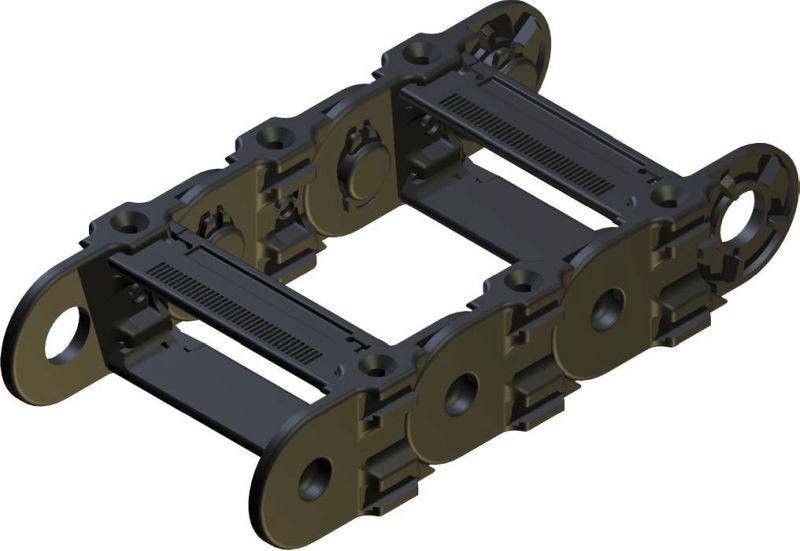

Kabelkedjan av typen PKK med T-spår på utsida av länkarna och stag på varje länk.

Kedjan har ytterhöjden 50mm, och böjradie 75mm

Nedan listas olika varianter med avsseende på staglängd (000/000 x 0000/000)

Kedjans längd i mm (000/000 x 0000/000)

Bredd [mm]
Höjd [mm]
Böjradie [mm]
Material
Plast
Rensa filter
Art.nr.
Benämning
Ytterbredd
Övrig anm.
Art.nr. 31221075050

PKK 221/75x1000/050 Kabelkedja

Ytterbredd 80 mm Övrig anm.
Art.nr. 31221075060

PKK 221/75x1000/060 Kabelkedja

Ytterbredd 90 mm Övrig anm.
Art.nr. 31221075070

PKK 221/75x1000/70 Kabelkedja, ej förspänd

Ytterbredd 100 mm Övrig anm. Ej förspänd
Art.nr. 31221075071

PKK 221/75x1000/70 EF Kabelkedja, ej förspänd

Ytterbredd 100 mm Övrig anm. Ej förspänd
Art.nr. 31221075100

PKK 221/75x1000/100 Kabelkedja

Ytterbredd 130 mm Övrig anm.
Art.nr. 31221075200

PKK 221/75x1000/200 Kabelkedja

Ytterbredd 230 mm Övrig anm.
Böjradie [mm]
75
Invändig höjd [mm]
34
Invändig bredd [mm]
40, 50, 60, 90, 190
Utvändig höjd [mm]
50
Utvändig bredd [mm]
80, 90, 100, 130, 230
Delning
65
Tvärstag
50, 60, 70, 100, 200 mm
Fackindelningar
Ja, möjligt
Specialversioner
Går att få i ETOLA (tystgående), ATEX (EX-skydd), ESD (antistatisk), V-0 (självsläckande), Allround (alla rörelser)
Ändfästen
Integrerat
Max fribärande längd [m]
3m
Max last [kg/m]
<3,5
Temperaturområde [°C]
-20°C till 100°C
Material
Plast
Öppningsbar
Ja
Vikt [kg/m]
1,5 kg/m (vid staglängs 100mm)
Typ
PKK 221
Modell
T-spår på utsidan länk, stag på varje länk
Övriga anmärkningar
Finns som förspänd och ej förspänd
Fabrikat
EKD
