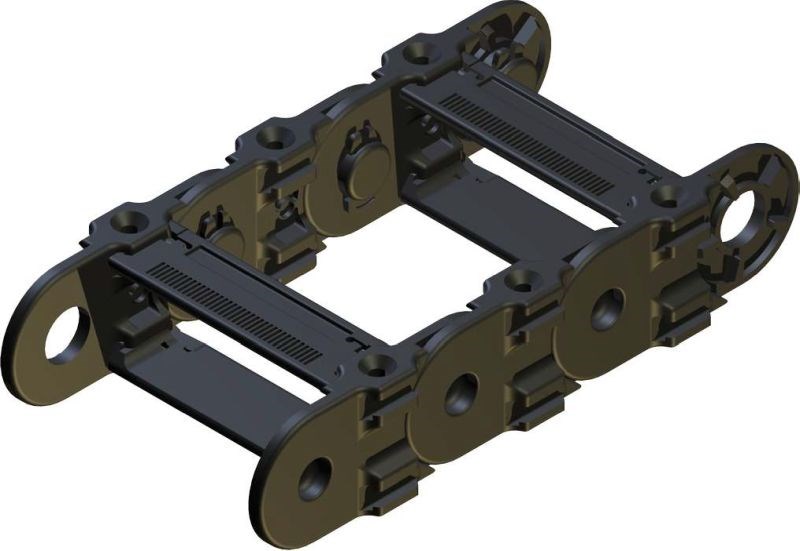

PKK 220/100 Kabelkedja

Kabelkedjan av typen PKK med T-spår på utsida av länkarna och stag på varannan länk.

Kedjan har ytterhöjden 50mm, och böjradie 100mm

Nedan listas olika varianter med avsseende på staglängd (000/000 x 0000/000)

Kedjans längd i mm (000/000 x 0000/000)

Bredd [mm]
Höjd [mm]
Böjradie [mm]
Material
Plast
Rensa filter
Art.nr.
Benämning
Ytterbredd
Övrig anm.
Art.nr. 31220100051

PKK 220/100x1000/50 EF Kabelkedja, ej förspännd

Ytterbredd 80 mm Övrig anm. Ej förspänd
Art.nr. 31220100060

PKK 220/100x1000/060 Kabelkedja

Ytterbredd 90 mm Övrig anm.
Art.nr. 31220100061

PKK 220/100x1000/060 EF Kabelkedja, ej förspänd

Ytterbredd 90 mm Övrig anm. Ej förspänd
Art.nr. 31220100070

PKK 220/100x1000/070 Kabelkedja

Ytterbredd 100 mm Övrig anm.
Art.nr. 31220100071

PKK 220/100x1000/070 EF Kabelkedja, ej förspänd

Ytterbredd 100 mm Övrig anm. Ej förspänd
Art.nr. 31220100080

PKK 220/100x1000/080 Kabelkedja

Ytterbredd 110 mm Övrig anm.
Art.nr. 31220100081

PKK 220/100x1000/080 EF Kabelkedja, ej förspänd

Ytterbredd 110 mm Övrig anm. Ej förspänd
Art.nr. 31220100090

PKK 220/100x1000/090 Kabelkedja

Ytterbredd 120 mm Övrig anm.
Art.nr. 31220100091

PKK 220/100x1000/090 EF Kabelkedja, ej förspänd

Ytterbredd 120 mm Övrig anm. Ej förspänd
Art.nr. 31220100100

PKK 220/100x1000/100 Kabelkedja

Ytterbredd 130 mm Övrig anm.
Art.nr. 31220100101

PKK 220/100x1000/100 EF Kabelkedja, ej förspänd

Ytterbredd 130 mm Övrig anm. Ej förspänd
Art.nr. 31220100110

PKK 220/100x1000/110 Kabelkedja

Ytterbredd 140 mm Övrig anm.
Art.nr. 31220100120

PKK 220/100x1000/120 Kabelkedja

Ytterbredd 150 mm Övrig anm.
Art.nr. 31220100121

PKK 220/100x1000/120 EF Kabelkedja, ej förspännd

Ytterbredd 150 mm Övrig anm. Ej förspänd
Art.nr. 31220100130

PKK 220/100x1000/130 Kabelkedja

Ytterbredd 160 mm Övrig anm.
Art.nr. 31220100150

PKK 220/100x1000/150 Kabelkedja

Ytterbredd 180 mm Övrig anm.
Art.nr. 31220100170

PKK 220/100x1000/170 Kabelkedja

Ytterbredd 200 mm Övrig anm.
Art.nr. 31220100200

PKK 220/100x1000/200 Kabelkedja

Ytterbredd 230 mm Övrig anm.
Böjradie [mm]
100
Invändig höjd [mm]
34
Invändig bredd [mm]
40, 50, 60, 70, 80, 90, 100, 110, 120, 140, 160 ,190
Utvändig höjd [mm]
50
Utvändig bredd [mm]
80, 90, 100, 110, 120, 130, 140, 150, 160, 180, 200, 230
Delning
65
Tvärstag
50, 60, 70,80, 90, 100, 110, 120, 130, 150, 170, 200 mm
Fackindelningar
Ja, möjligt
Specialversioner
Går att få i ETOLA (tystgående), ATEX (EX-skydd), ESD (antistatisk), V-0 (självsläckande), Allround (alla rörelser)
Ändfästen
Integrerat
Max fribärande längd [m]
3m
Max last [kg/m]
<3,5
Temperaturområde [°C]
-20°C till 100°C
Material
Plast
Öppningsbar
Ja
Vikt [kg/m]
1,5 kg/m (vid staglängs 100mm)
Typ
PKK 220
Modell
T-spår på utsidan länk, stag i varannan länk
Övriga anmärkningar
Finns som förspänd och ej förspänd
Fabrikat
EKD
