U10
Isolerade strömskenor

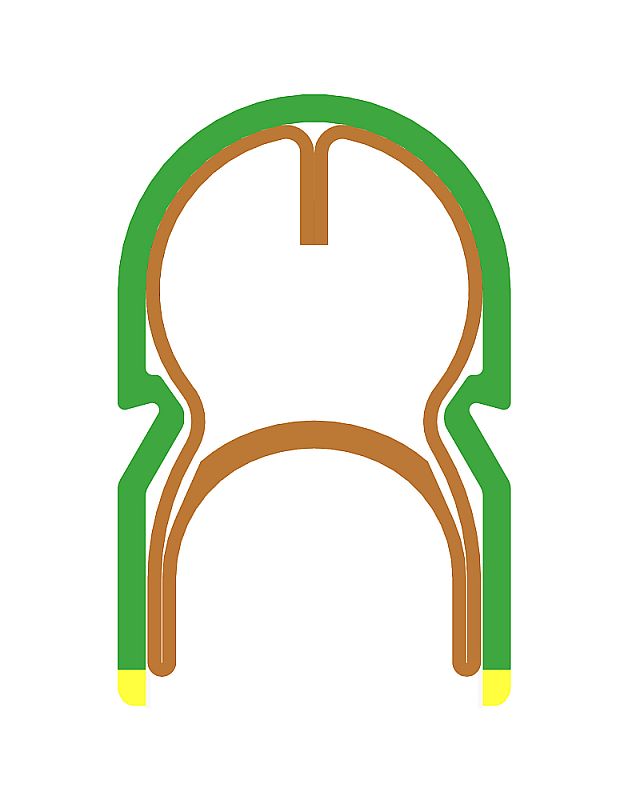

U10 är enpoliga kapslad strömskenor som kan monteras kompakt med valfritt antal poler.
Skenan kan användas för överföring av kraft, manöverströmmar och dataöverföring till automatikutrustningar, transportbanor etc. I systemet ingår även växlar, överfarter, sektioneringar och liknande. Kan även bockas till släpringar.
Snabbfakta
- Area [mm2]
- 25
- Märkström [A]
- 10 - 100
- Max spänning [V]
- 690
- Temp [°C ]
- -30 till +85
- IP-klass
- IP21
- Möjlig positionering
- Ja
Ladda ner
Egenskaper
| U10/25 C | Strömbelastning [A] vid 35°C | Tvärsnitts-area [mm2] | Max spänning [V] | Vikt [kg/m] | Anmärkning | |
|---|---|---|---|---|---|---|
| 100% Ed | ||||||
| U10/25C-....PH-B | 100 | 25 | 690 | 0,267 | Fas (standard), grön | |
| U10/25C-....PH-D85 | 100 | 25 | 690 | 0,267 | Fas (high temperature), grå | |
| U10/25C-....PE-A | 100 | 25 | 690 | 0,267 | Jord (standard), grön | |
| U10/25C-....VPN-A | 100 | 25 | 690 | 0,267 | Jord (standard), grön | |
| U10/25C-....PE-C85 | 100 | 25 | 690 | 0,267 | Jord (high temperature), grå | |
| U10/25C-....VPN-C85 | 100 | 25 | 690 | 0,267 | Jord (high temperature), grå |
| U10/25 E | Strömbelastning [A] vid 35°C | Tvärsnitts-area [mm2] | Max spänning [V] | Vikt [kg/m] | Anmärkning | |
|---|---|---|---|---|---|---|
| 100% Ed | ||||||
| U10/25E-....PH-B | 10 | 25 | 690 | 0,246 | Fas (standard), grön | |
| U10/25E-....PH-D85 | 10 | 25 | 690 | 0,246 | Fas (high temperature), grå | |
| U10/25E-....PE-A | 10 | 25 | 690 | 0,246 | Jord (standard), grön | |
| U10/25E-....PE-C85 | 10 | 25 | 690 | 0,246 | Jord (high temperature), grå |
