Oisolerade strömskenor
Med stålfot och kopparhuvud

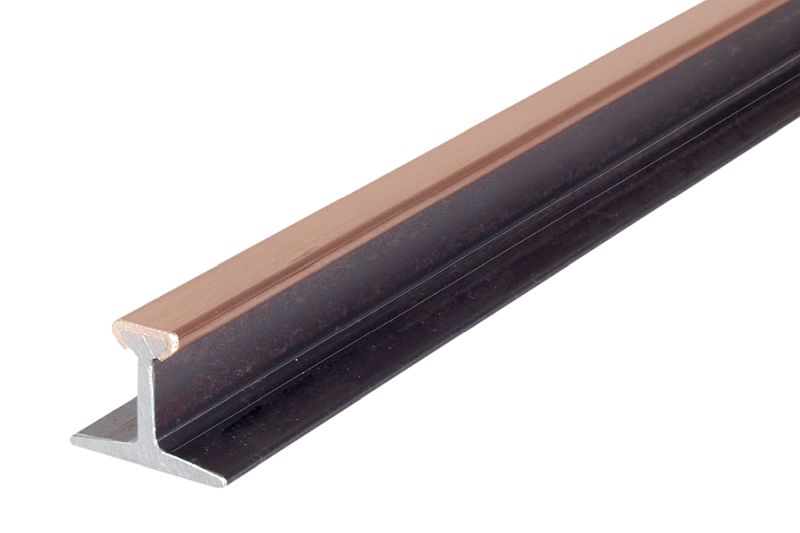

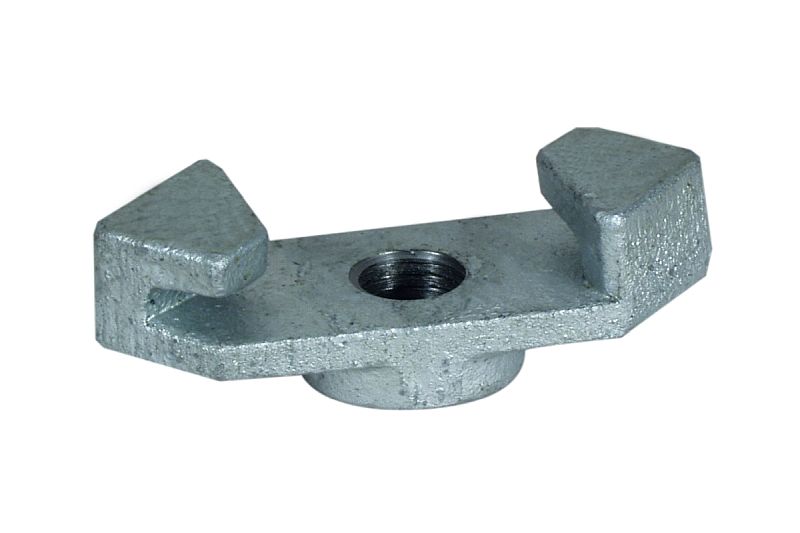

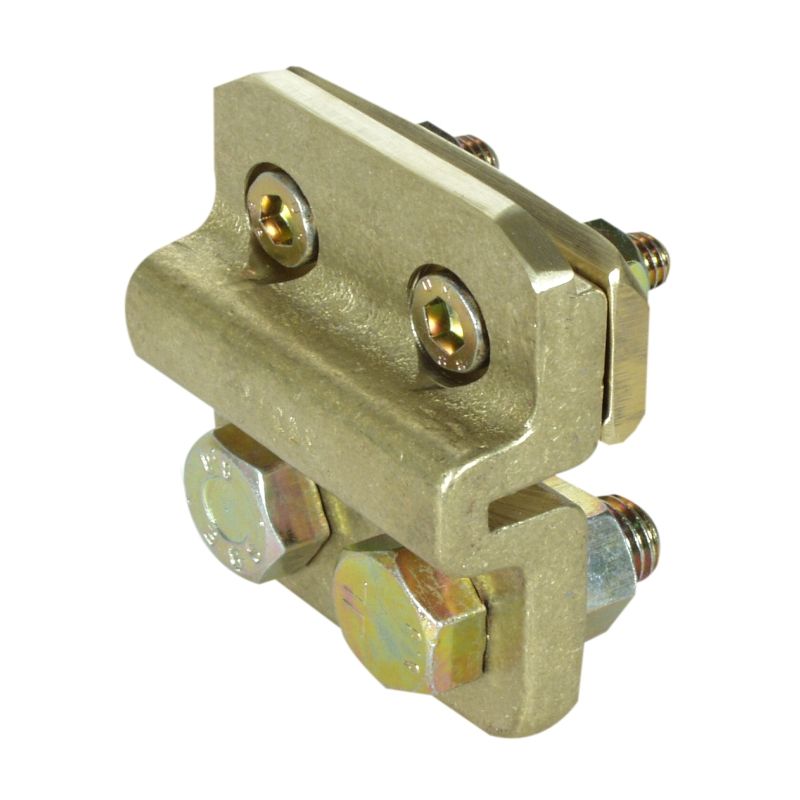

F‑skenor med stålfot och kopparhuvud

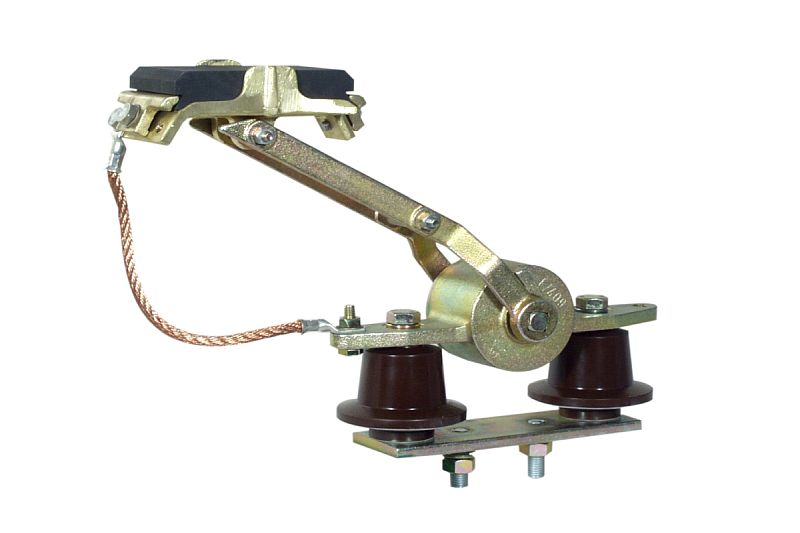

Dessa oisolerade, öppna, strömskenor uppfanns av VAHLE 1912 och används än i dag för strömtillförsel till framförallt stora traverser i stålverk och tung verkstadsindustri, där beröringskyddade system ej kan installeras. F-skenor har hög mekanisk hållfasthet, kan överföra stora effekter även på långa sträckor och kan även användas för högspänning. Strömavtagare med metallimpregnerade kol garanterar maximal och gnistfri kontakt med kopparledaren.
Snabbfakta
- Area* [mm2]
- 36 - 1200
- Märkström [A]
- 220 - 2360
- Max spänning [V]
- 1000
- Temp [°C ]
- -40 till +200
- IP-klass
- IPXXB, IP2X
- Möjlig positionering
- Nej
- * ekvivalent koppartvärsnittsarea
Ladda ner
Egenskaper
| L 20 | Strömbelastning [A] vid 35°C | Tvärsnittsarea [mm2] | Vikt [kg/m] | Anmärkning | ||
|---|---|---|---|---|---|---|
| 100% Ed | Koppar | Stål/Aluminium | ||||
| L 20 / 14 | 220 | 14 | 150 | 1,240 | Steel T-profil, light version | |
| L 20 / 25 | 260 | 25 | 150 | 1,340 | Steel T-profil, light version | |
| L 20 / 50 | 330 | 50 | 150 | 1,570 | Steel T-profil, light version | |
| L 20 / 100 | 450 | 100 | 150 | 2,020 | Steel T-profil, light version | |
| F 35 | Strömbelastning [A] vid 35°C | Tvärsnittsarea [mm2] | Vikt [kg/m] | Anmärkning | ||
|---|---|---|---|---|---|---|
| 100% Ed | Koppar | Stål/Aluminium | ||||
| F 35 / 30 | 320 | 30 | 265 | 2,340 | Steel T-profil | |
| F 35 / 50 | 410 | 50 | 265 | 2,520 | Steel T-profil | |
| F 35 / 100 | 530 | 100 | 265 | 2,970 | Steel T-profil | |
| F 35 / 150 | 640 | 150 | 265 | 3,420 | Steel T-profil | |
| F 35 / 200 | 730 | 200 | 265 | 3,870 | Steel T-profil | |
| F 45 | Strömbelastning [A] vid 35°C | Tvärsnittsarea [mm2] | Vikt [kg/m] | Anmärkning | ||
|---|---|---|---|---|---|---|
| 100% Ed | Koppar | Stål/Aluminium | ||||
| F45 / 50 | 500 | 50 | 355 | 3,230 | Steel T-profil | |
| F45 / 100 | 620 | 100 | 355 | 3,680 | Steel T-profil | |
| F 45 / 150 | 730 | 150 | 355 | 4,130 | Steel T-profil | |
| F 45 / 200 | 830 | 200 | 355 | 4,580 | Steel T-profil | |
| F 45 / 300 | 1 000 | 300 | 355 | 5,480 | Steel T-profil | |
| F 45 / 400 | 1 160 | 400 | 355 | 6,380 | Steel T-profil | |
| F 45 / 500 | 1 300 | 500 | 355 | 7,280 | Steel T-profil | |
| F 45 / 600 | 1 440 | 600 | 355 | 8,180 | Steel T-profil | |
| A 20 | Strömbelastning [A] vid 35°C | Tvärsnittsarea [mm2] | Vikt [kg/m] | Anmärkning | ||
|---|---|---|---|---|---|---|
| 100% Ed | Koppar | Stål/Aluminium | ||||
| A 20 / 14 | 450 | 14 | 150 | 0,520 | Aluminium T-profil | |
| A 35 / 30 | 600 | 30 | 265 | 1,000 | Aluminium T-profil | |
| A 35 / 50 | 680 | 50 | 265 | 1,180 | Aluminium T-profil | |
| A 35 / 100 | 800 | 100 | 265 | 1,630 | Aluminium T-profil | |
| A 45 | Strömbelastning [A] vid 35°C | Tvärsnittsarea [mm2] | Vikt [kg/m] | Anmärkning | ||
|---|---|---|---|---|---|---|
| 100% Ed | Koppar | Stål/Aluminium | ||||
| A 45 / 50 | 790 | 50 | 355 | 1,420 | Aluminium T-profil | |
| A 45 / 100 | 920 | 100 | 355 | 1,870 | Aluminium T-profil | |
| A 45 / 150 | 1 030 | 150 | 355 | 2,320 | Aluminium T-profil | |
| A 45 / 200 | 1 110 | 200 | 355 | 2,770 | Aluminium T-profil | |
| A 45 / 300 | 1 300 | 300 | 355 | 3,670 | Aluminium T-profil | |
| A 45 / 400 | 1 450 | 400 | 355 | 4,570 | Aluminium T-profil | |
| C 20 | Strömbelastning [A] vid 35°C | Tvärsnittsarea [mm2] | Vikt [kg/m] | Anmärkning | ||
|---|---|---|---|---|---|---|
| 100% Ed | Koppar | Stål/Aluminium | ||||
| C 20 / 200 | 720 | 200 | 0 | 1,860 | Koppar | |
| C 35 / 400 | 1 080 | 400 | 0 | 3,550 | Koppar | |
| C 45 / 500 | 1 210 | 500 | 0 | 4,450 | Koppar | |
| C 45 / 600 | 1 370 | 600 | 0 | 5,320 | Koppar | |
| C 45 / 800 | 1 580 | 800 | 0 | 7,120 | Koppar | |
| C 60 | Strömbelastning [A] vid 35°C | Tvärsnittsarea [mm2] | Vikt [kg/m] | Anmärkning | ||
|---|---|---|---|---|---|---|
| 100% Ed | Koppar | Stål/Aluminium | ||||
| C 60 / 1000 | 2 000 | 1000 | 0 | 9,010 | Koppar | |
| C 60 / 1200 | 2 360 | 1200 | 0 | 10,810 | Koppar | |
