PKK 320/300 Kabelkedja

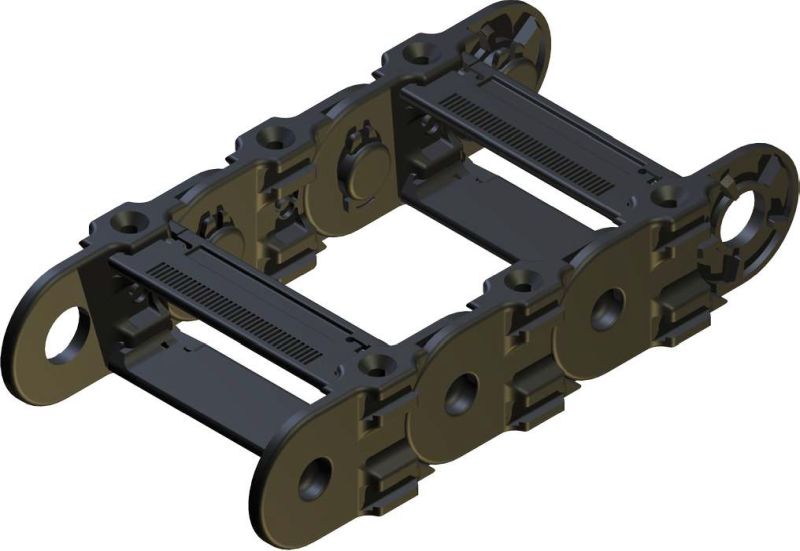

Kabelkedjan av typen PKK med T-spår på utsida av länkarna och stag på varannan länk.

Kedjan har ytterhöjden 75mm, och böjradie 300mm

Nedan listas olika varianter med avsseende på staglängd (000/000 x 0000/000)

Kedjans längd i mm (000/000 x 0000/000)

Bredd [mm]
Höjd [mm]
Böjradie [mm]
Material
Plast
Rensa filter
Art.nr.
Benämning
Ytterbredd
Övrig anm.
Art.nr. 31320300070

PKK 320/300X1000/070 Kabelkedja

Ytterbredd 106 mm Övrig anm.
Art.nr. 31320300100

PKK 320/300X1000/100 Kabelkedja

Ytterbredd 136 mm Övrig anm.
Art.nr. 31320300130

PKK 320/300X1000/130 Kabelkedja

Ytterbredd 166 mm Övrig anm.
Art.nr. 31320300150

PKK 320/300X1000/150 Kabelkedja

Ytterbredd 186 mm Övrig anm.
Art.nr. 31320300200

PKK 320/300X1000/200 Kabelkedja

Ytterbredd 236 mm Övrig anm.
Art.nr. 31320300250

PKK 320/300X1000/250 Kabelkedja

Ytterbredd 286 mm Övrig anm.
Art.nr. 31320300300

PKK 320/300X1000/300 Kabelkedja

Ytterbredd 336 mm Övrig anm.
Böjradie [mm]
300
Invändig höjd [mm]
51
Invändig bredd [mm]
58, 88, 118, 138, 188, 238, 288
Utvändig höjd [mm]
75
Utvändig bredd [mm]
106, 136, 166, 186, 236, 286, 336
Delning
90
Tvärstag
70, 100, 130, 150, 200, 250, 300 mm
Fackindelningar
Ja, möjligt
Specialversioner
Går att få i ETOLA (tystgående), ATEX (EX-skydd), ESD (antistatisk), V-0 (självsläckande), Allround (alla rörelser)
Ändfästen
Integrerat
Max fribärande längd [m]
<4,5m
Max last [kg/m]
5
Temperaturområde [°C]
-20°C till 100°C
Material
Plast
Öppningsbar
Ja
Vikt [kg/m]
2,5 kg/m (vid staglängs 100mm)
Typ
PKK 320
Modell
T-spår på utsidan länk, stag i varannan länk
Fabrikat
EKD
