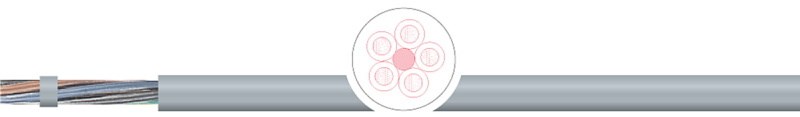

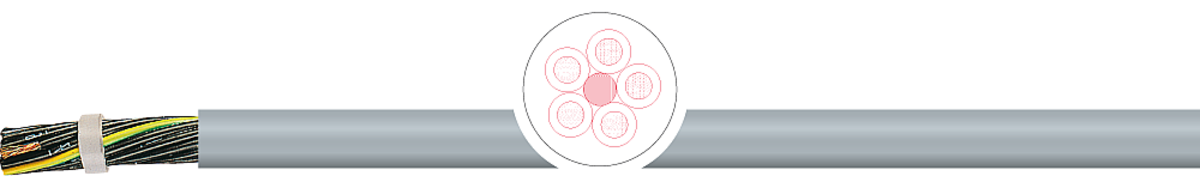

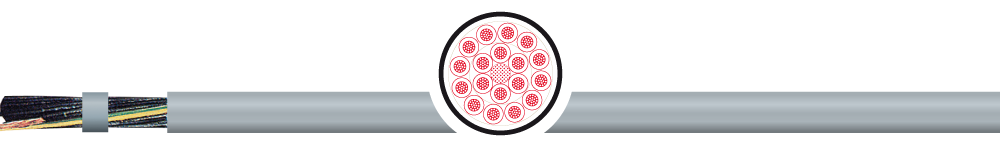

ÖPVC

Maskinkabel

Mångsidig styr- och maskinkabel för industriella miljöer

ÖPVC är en flexibel och robust kraft, signal och anlsutningskabel konstruerad för användning i torra, fuktiga eller våta miljöer inom industriell automation och maskininstallationer. Den är idealisk för applikationer där medelhöga mekaniska påfrestningar förekommer och passar utmärkt för både fast installation och tillfälligt rörlig användning utan dragpåverkan.

Med fintrådiga kopparledare och en slitstark yttermantel av PVC, erbjuder denna kabel en tillförlitlig lösning för effektiv och ordnad kabeldragning i elskåp, maskiner och anläggningar.

Egenskaper:

  • Lämplig för användning i torra, fuktiga och våta miljöer
  • Flamskyddad enligt IEC 60332-1-2
  • Temperaturbeständighet: -15 °C till +70 °C (rörelse), -40 °C till +70 °C (fast installation)
  • Färgkodade eller numrerade ledare för enkel identifiering
  • Finns som JZ (med skyddsledare) eller OZ (utan skyddsledare)

Önskas kabel som klarar högre spänning, ÖPVC-JZ/OZ 0,6/1kV, kontakta oss så hjälper vi dig.

Art.nr.
Benämning
Ytter-Ø
Vikt
Art.nr. 42000303

ÖPVC-JZ 5G0,5 Maskinkabel grå

Ytter-Ø 6,2 mm Vikt 0,063 kg/m
Art.nr. 42000304

ÖPVC-JZ 7G0,5 Maskinkabel grå

Ytter-Ø 6,8 mm Vikt 0,078 kg/m
Art.nr. 42000308

ÖPVC-JZ 12G0,5 Maskinkabel grå

Ytter-Ø 9 mm Vikt 0,13 kg/m
Art.nr. 42000323

ÖPVC-JZ 3G0,75 Maskinkabel grå

Ytter-Ø 5,6 mm Vikt 0,052 kg/m
Art.nr. 42000324

ÖPVC-JZ 4G0,75 Maskinkabel grå

Ytter-Ø 6,3 mm Vikt 0,064 kg/m
Art.nr. 42000325

ÖPVC-JZ 5G0,75 Maskinkabel grå

Ytter-Ø 6,7 mm Vikt 0,077 kg/m
Art.nr. 42000327

ÖPVC-JZ 7G0,75 Maskinkabel grå

Ytter-Ø 7,4 mm Vikt 0,097 kg/m
Art.nr. 42000328

ÖPVC-JZ 8G0,75 Maskinkabel grå

Ytter-Ø 8,9 mm Vikt 0,13 kg/m
Art.nr. 42000329

ÖPVC-JZ 9G0,75 Maskinkabel grå

Ytter-Ø 9,4 mm Vikt 0,153 kg/m
Art.nr. 42000331

ÖPVC-JZ 12G0,75 Maskinkabel grå

Ytter-Ø 10 mm Vikt 0,167 kg/m
Art.nr. 42000333

ÖPVC-JZ 15G0,75 Maskinkabel grå

Ytter-Ø 11,1 mm Vikt 0,206 kg/m
Art.nr. 42000336

ÖPVC-JZ 18G0,75 Maskinkabel grå

Ytter-Ø 11,9 mm Vikt 0,242 kg/m
Art.nr. 42000339

ÖPVC-JZ 21G0,75 Maskinkabel grå

Ytter-Ø 12,9 mm Vikt 0,291 kg/m
Art.nr. 42000352

ÖPVC-JZ 3G1 Maskinkabel grå

Ytter-Ø 6,1 mm Vikt 0,063 kg/m
Art.nr. 42000353

ÖPVC-JZ 4G1 Maskinkabel grå

Ytter-Ø 6,6 mm Vikt 0,077 kg/m
Art.nr. 42000354

ÖPVC-JZ 5G1 Maskinkabel grå

Ytter-Ø 7,2 mm Vikt 0,092 kg/m
Art.nr. 42000357

ÖPVC-JZ 8G1 Maskinkabel grå

Ytter-Ø 9,4 mm Vikt 0,157 kg/m
Art.nr. 42000359

ÖPVC-JZ 10G1 Maskinkabel grå

Ytter-Ø 10,2 mm Vikt 0,185 kg/m
Art.nr. 42000363

ÖPVC-JZ 18G1 Maskinkabel grå

Ytter-Ø 12,9 mm Vikt 0,298 kg/m
Art.nr. 42000368

ÖPVC-JZ 34G1 Maskinkabel grå

Ytter-Ø 17,4 mm Vikt 0,542 kg/m
Art.nr. 42000381

ÖPVC-JZ 3G1,5 Maskinkabel grå

Ytter-Ø 6,8 mm Vikt 0,081 kg/m
Art.nr. 42000382

ÖPVC-JZ 4G1,5 Maskinkabel grå

Ytter-Ø 47,3 mm Vikt 0,101 kg/m
Art.nr. 42000383

ÖPVC-JZ 5G1,5 Maskinkabel grå

Ytter-Ø 8,2 mm Vikt 0,122 kg/m
Art.nr. 42000385

ÖPVC-JZ 7G1,5 Maskinkabel grå

Ytter-Ø 9,1 mm Vikt 0,159 kg/m
Art.nr. 42000386

ÖPVC-JZ 8G1,5 Maskinkabel grå

Ytter-Ø 10,5 mm Vikt 0,206 kg/m
Art.nr. 42000390

ÖPVC-JZ 12G1,5 Maskinkabel grå

Ytter-Ø 12,1 mm Vikt 0,273 kg/m
Art.nr. 42000393

ÖPVC-JZ 18G1,5 Maskinkabel grå

Ytter-Ø 14,5 mm Vikt 0,397 kg/m
Art.nr. 42000396

ÖPVC-JZ 25G1,5 Maskinkabel grå

Ytter-Ø 17 mm Vikt 0,541 kg/m
Art.nr. 42000398

ÖPVC-JZ 34G1,5 Maskinkabel grå

Ytter-Ø 19,6 mm Vikt 0,722 kg/m
Art.nr. 42000408

ÖPVC-JZ 3G2,5 Maskinkabel grå

Ytter-Ø 8,3 mm Vikt 0,128 kg/m
Art.nr. 42000409

ÖPVC-JZ 4G2,5 Maskinkabel grå

Ytter-Ø 9,1 mm Vikt 0,154 kg/m
Art.nr. 42000410

ÖPVC-JZ 5G2,5 Maskinkabel grå

Ytter-Ø 10,2 mm Vikt 0,2 kg/m
Art.nr. 42000411

ÖPVC-JZ 7G2,5 Maskinkabel grå

Ytter-Ø 11,3 mm Vikt 0,25 kg/m
Art.nr. 42000416

ÖPVC-JZ 18G2,5 Maskinkabel grå

Ytter-Ø 18 mm Vikt 0,629 kg/m
Art.nr. 42000422

ÖPVC-JZ 4G4 Maskinkabel grå

Ytter-Ø 11 mm Vikt 0,242 kg/m
Art.nr. 42000427

ÖPVC-JZ 3G6 Maskinkabel grå

Ytter-Ø 11,7 mm Vikt 0,276 kg/m
Art.nr. 42000428

ÖPVC-JZ 4G6 Maskinkabel grå

Ytter-Ø 12,8 mm Vikt 0,342 kg/m
Art.nr. 42000429

ÖPVC-JZ 5G6 Maskinkabel grå

Ytter-Ø 14,4 mm Vikt 0,427 kg/m
Art.nr. 42000430

ÖPVC-JZ 7G6 Maskinkabel grå

Ytter-Ø 16 mm Vikt 0,55 kg/m
Art.nr. 42000433

ÖPVC-JZ 4G10 Maskinkabel grå

Ytter-Ø 16,3 mm Vikt 0,573 kg/m
Art.nr. 42000436

ÖPVC-JZ 4G16 Maskinkabel grå

Ytter-Ø 20,6 mm Vikt 0,952 kg/m
Art.nr. 42000439

ÖPVC-JZ 4G25 Maskinkabel grå

Ytter-Ø 25,7 mm Vikt 1,454 kg/m
Art.nr. 42000442

ÖPVC-JZ 4G35 Maskinkabel grå

Ytter-Ø 27,2 mm Vikt 1,972 kg/m
Art.nr. 42000444

ÖPVC-JZ 4G50 Maskinkabel grå

Ytter-Ø 33,8 mm Vikt 2,746 kg/m
Art.nr. 42000445

ÖPVC-JZ 4G70 Maskinkabel grå

Ytter-Ø 39,7 mm Vikt 4,092 kg/m
Art.nr. 42000448

ÖPVC-JZ 21G1 Maskinkabel grå

Ytter-Ø 14,1 mm Vikt 0,355 kg/m
Art.nr. 42000449

ÖPVC-OB 4x0,5 Maskinkabel grå

Ytter-Ø 5,7 mm Vikt 0,05 kg/m
Art.nr. 42000450

ÖPVC-OZ 4x1,5 Maskinkabel grå

Ytter-Ø 7,3 mm Vikt 0,101 kg/m
Art.nr. 42000451

ÖPVC-OZ 5x1,5 Maskinkabel grå

Ytter-Ø 8,2 mm Vikt 0,122 kg/m
Art.nr. 42000460

ÖPVC-OZ 3x0,5 Maskinkabel grå

Ytter-Ø 5,1 mm Vikt 0,041 kg/m
Material ledare
Koppar
Klassificering ledare
Enligt IEC 60228 kl. 5
Isolering ledare
PVC
Identifikation ledare
Färgade: upp till 5 ledare enligt DIN VDE 0293-308; från 6 ledare svart med vita nummer; G: med GNYE
Resistans ledare
Enligt IEC 60228 cl. 5
Resistans isolering
min. 20 Mohm x km
Ledaruppbyggnad
Placerade i lager
Ytterhölje material
PVC
Ytterhölje färg
Grå Ral 7001
Skärmad
Nej
Märkspänning
ÖPVC-JZ/OZ: 300/500V. ÖPVC-JB/OB: Uo/U: upp till 16mm² 300/500V; från 25mm² 0,6/1kV
Testspänning
4 kV
Max märkström
Enligt DIN VDE
Minsta böjradie fast installation
4 x d
Minsta böjradie rörlig installation
15 x d
Temperaturområde fast [°C]
-40 °C till +80 °C
Temperaturområde rörlig [°C]
-15 °C till +70 °C
Max ledartemperatur [°C]
+70 °C i drift; +150°C vid kortslutning
Standarder
Liknande EN 50525-2-51
Brandspridningsklass
Självsläckande och flamsäker enligt IEC 60332-1
Oljeresistent
Ja
RoHS kompatibel
Ja
Övriga anmärkningar
Överensstämmer med 2014/35/EU-riktlinjer ("Low-Voltage Directive") CE
Enhet
M
