Välj rätt kabelkedja/energikedja

Kabelkedjor fungerar både som skydd och styrning till kablar och slangar när de ska färdas lite längre sträckor inom industri, automations och robotik. För att säkerställa optimal drift av maskinen och att både kabelkedja och kablar håller så länge som möjligt behöver kedjan vara rätt dimensionerad, vara av rätt material, samt kombineras med rätt typ av slang och kabel.

Se hela vårt sortiment av kabelkedjor.

Låt oss börja med att guida till rätt dimensionering:

Applikationsmiljö

Precis som med kablar så spelar miljön för applikationen stor roll för valet av kabelkedja. Vilka påfrestningar kommer från omgivningen, ska kedjan användas inomhus eller utomhus? I vilka temperaturer och temperaturskillnader ska de klara? Förekommer det damm, spån, kemikalier eller liknande?

Åksträcka

En annan faktor som påverkar både valet av kabelkedja och installationen är åksträckan (den totala åkrörelsen), även kallat slaglängden. Hur lång denna sträcka är avgör hur robust kedjan behöver vara. Tre olika typer av installation som innebär olika slaglängder:

Fribärande kabelkedjor är ett vanligt sätt att använda och montera kabelkedjor som innebär att kedjans övre del inte är i kontakt med den nedre delen av kedjan. Det som avgör om det är möjligt att välja denna typ av installation är kedjans totalvikt inklusive kablar och slangar samt åksträckan/slaglängden. För alla våra kedjor finns ett mått kallat ”fribärande längd”, vilket berättar hur långt kedjan har möjlighet att bära sig själv utan stöttning

Glidande kabelkedja innebär att den övre delen glider på den nedre delen av kedjan. Denna lösning används vid längre åksträckor eller slaglängder. För att minimera friktionen monteras ofta glidklackar på kedjan och för att säkerställa en optimal drift är det viktigt att stötta upp kedjan både i sidled och höjdled med styrrännor. Vi har styrrännor i lager men tillverkar dem även specifikt anpassade för din applikation.

Stötta kabelkedjan i sidled och höjdled med någon av våra styrrännor.

Marathonsystem är en möjlig lösning för riktigt långa slaglängder. Systemets konstruktion bidrar till att man undviker glidfriktionen som finns mellan den övre och nedre delen på konventionella kabelkedjor. Mätningar på Marathonsystem bekräftar att friktionskrafterna minskar med upp till 90%. Ökat startmoment som brukar förekomma i glidande applikationer och att överbrygga statisk friktion efter stopp är inget problem i det här systemet. Vidare bidrar konstruktionen till att minimera slitage och ger förbättrad hållbarhet och driftsäkerhet.

Se mer om System Marathon

Driftintensitet och hastighet

I vilken hastigheter behöver/kommer kedjan att röra sig? Hur ofta den kommer åka fram och tillbaka? Ytterligare två parametrar som påverkar valet av kabelkedja är åkhastigheten och åkfrekvensen. Om du använder vårt förfrågningsunderlag för kabelkedjor så är det information som underlättar för oss att hjälpa dig med val och dimensionering.



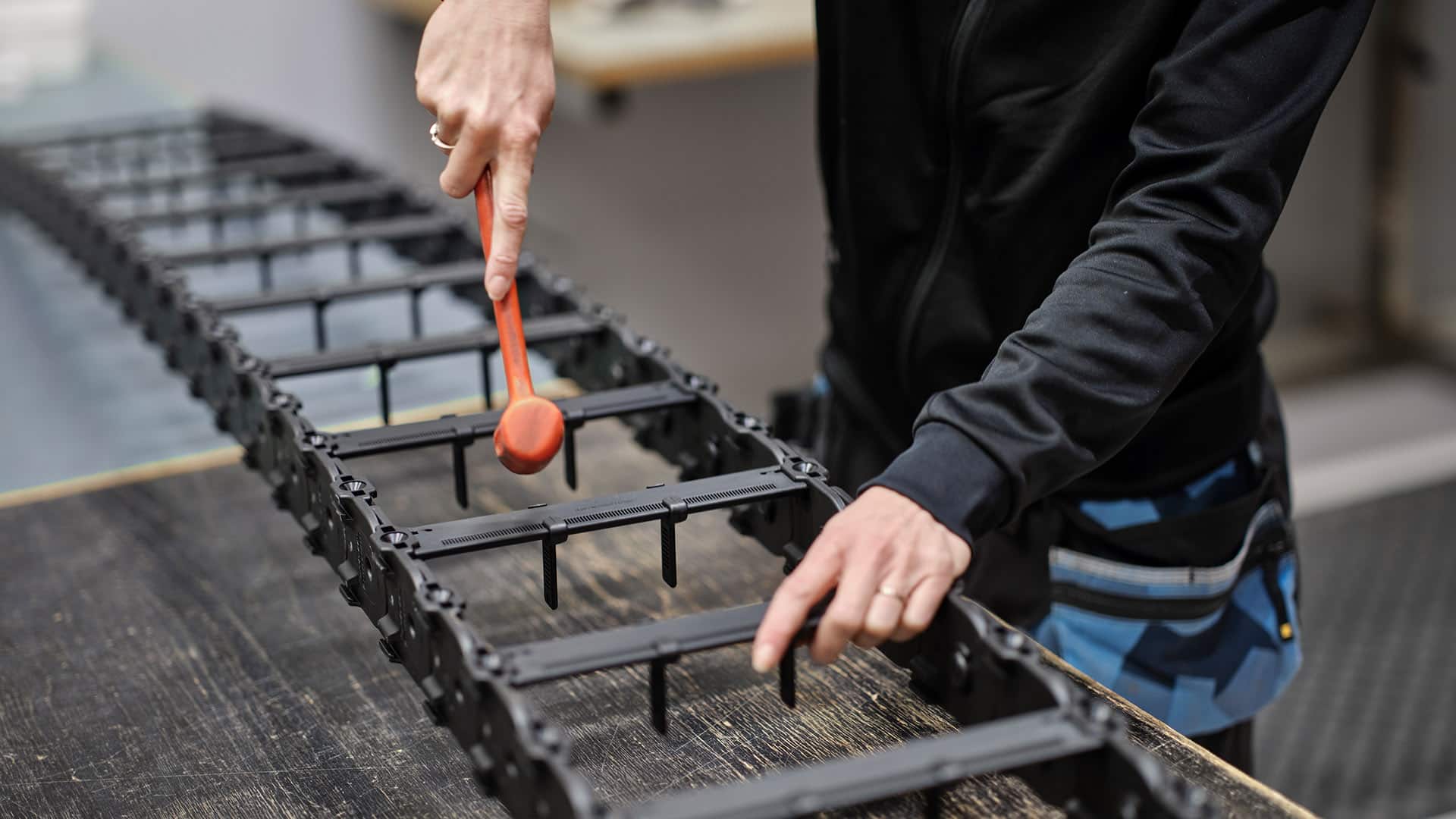

Alla kabelkedjor anpassas efter din applikation

Vilken kabel?

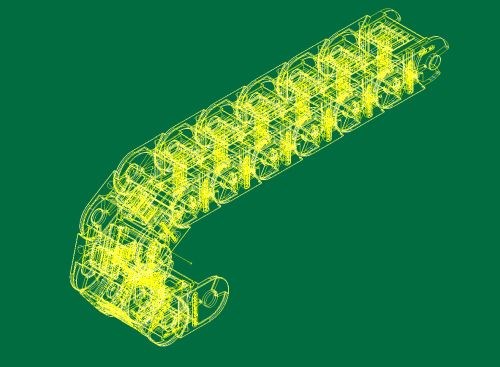

Vilka kablar och/eller slangar som ska användas i kabelkedjan påverkar i stor utsträckning vilken böjradie, bredd och höjd kedjan kommer att få. För att erhålla en lång livslängd på kedja, kablar och applikation är det viktigt att välja kablar avsedda för just kabelkedjor. Det innebär att du ska välja kablar med hög flexibilitet.

Kabeln med störst böjradie avgör vilken böjradie kabelkedjan behöver ha – kabelkedjans min-böjradie, och antalet kablar i kombination med tjockleken på dem avgör vilken bredd och höjd kedjan behöver ha.



KranEl har ett brett sortiment av kabelkedjor, både plast- och stålkedjor som passar en mängd olika applikationer. Vi anpassar alltid kedjorna efter era unika behov. Använd gärna formuläret “förfrågningsunderlag för kabelkedja” när du planerar för en kabelkedja.
